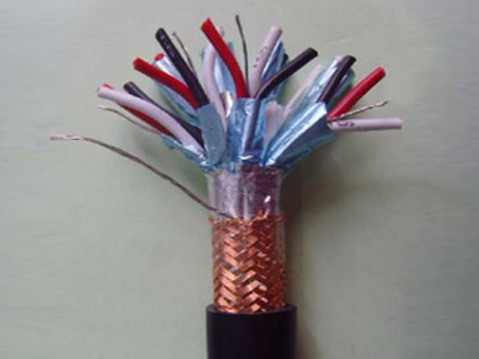

- 產品名稱：丁腈J緣及護套柔性控制電纜
- 添加時間：2016-12-29 09:39:31
- 推薦度：
一、產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動電器儀表連接線或信號傳輸,電纜具有耐寒、防油、抗拉、耐撕裂、柔軟等特性,適合冶金、電力、石油化工、礦山、船舶工業、港口及移動設備制造等行業具有移動等特殊要求場合使用。
二、產品執行標準
Q/ZS2003-9
阻燃性能試驗執行GB12666-90標準
三、使用特性
1、交流額定電壓：U0/U 450/750V； 高工作溫度:70℃(阻燃型為105℃)；
2、低環境溫度:固定敷設-60℃,非固定敷設-15℃；
3、電纜安裝敷設溫度應不低于-25℃。
四、基本型號及M稱
| 型 號 | 產 品 M 稱 |
| (K)YVFR | 丁腈J緣和護套控制軟電纜 |
| (K)YVFRP | 丁腈J緣和護套銅絲編織屏蔽控制軟電纜 |
備注:1、如需阻燃電纜，請?jiān)谛吞?hào)前加ZR；
2、導體線芯中銅絲可以采用鍍錫；
3、電纜如有特殊要求，可根據提供圖紙生產或根據使用環境要求設計生產。
五、代號M稱含義
| 項目 | 代號 | 說 明 |
| 阻燃特性 | ZR | 阻燃丁腈軟電纜 |
| 系列代號 | K | 控制電纜 |
| J緣護套材料 | Y | 移動用系列 |
| VF | 丁腈 | |
| 屏蔽材料 | P | 銅絲編織屏蔽 |
| P1 | 鍍錫銅絲屏蔽 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六、主要技術指標
1、成品電纜導體直流電阻(符合GB3956規定)；
2、20℃時J緣電阻不小于50MΩ/KM；
3、成品電纜經受交流50HZ 2.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數
| 線芯×標稱截面 (mm2) | 導體結構 (根數×直徑)mm | 電纜大外徑 | 參考重量(kg/km) | ||
| YVFR | YVFRP | YVFR | YVFRP | ||
| 2×0.75 | 24×0.20 | 7.0 | 8.2 | 83 | 123 |
| 2×1.0 | 32×0.20 | 8.0 | 9.1 | 92 | 137 |
| 2×1.5 | 48×0.20 | 9.2 | 10.5 | 124 | 174 |
| 2×2.5 | 51×0.25 | 10.5 | 11.8 | 166 | 220 |
| 3×0.75 | 24×0.20 | 8.5 | 9.8 | 103 | 143 |
| 3×1.0 | 32×0.20 | 9.0 | 10.2 | 110 | 152 |
| 3×1.5 | 48×0.20 | 9.5 | 10.7 | 136 | 177 |
| 3×2.5 | 51×0.25 | 12.5 | 13.8 | 190 | 243 |
| 4×0.75 | 24×0.20 | 9.0 | 10.2 | 120 | 160 |
| 4×1.0 | 32×0.20 | 9.3 | 10.9 | 130 | 173 |
| 4×1.5 | 48×0.20 | 11.0 | 12.5 | 161 | 205 |
| 4×2.5 | 51×0.25 | 13.5 | 14.9 | 230 | 270 |
| 5×0.75 | 24×0.20 | 10.0 | 11.5 | 128 | 168 |
| 5×1.0 | 32×0.20 | 11.0 | 12.5 | 150 | 220 |
| 5×1.5 | 48×0.20 | 12.0 | 13.5 | 200 | 270 |
| 5×2.5 | 51×0.25 | 14.0 | 15.2 | 300 | 390 |
| 7×0.75 | 24×0.20 | 10.5 | 11.5 | 151 | 221 |
| 7×1.0 | 32×0.20 | 12.5 | 14.2 | 172 | 241 |
| 7×2.5 | 51×0.25 | 15.0 | 16.5 | 360 | 380 |
| 8×0.75 | 24×0.20 | 13.5 | 14.5 | 175 | 234 |
| 8×1.0 | 32×0.20 | 14.0 | 15.2 | 200 | 233 |
| 8×1.5 | 48×0.20 | 15.0 | 16.6 | 288 | 291 |
| 8×2.5 | 51×0.25 | 16.0 | 17.2 | 420 | 580 |
| 10×0.75 | 24×0.20 | 14.1 | 15.4 | 220 | 320 |
| 10×1.0 | 32×0.20 | 15.0 | 16.0 | 270 | 394 |
| 10×1.5 | 48×0.20 | 17.0 | 18.1 | 355 | 480 |
| 10×2.5 | 51×0.25 | 19.0 | 20.1 | 520 | 650 |
| 12×0.75 | 24×0.20 | 13.0 | 14.5 | 255 | 365 |
| 12×1.0 | 32×0.20 | 14.2 | 15.4 | 297 | 397 |
| 12×1.5 | 48×0.20 | 16.0 | 17.2 | 382 | 520 |
| 12×2.5 | 51×0.25 | 20.0 | 21.5 | 597 | 690 |
| 14×0.75 | 24×0.20 | 17.0 | 18.0 | 290 | 390 |
| 14×1.0 | 32×0.20 | 17.6 | 19.0 | 341 | 470 |
| 14×1.5 | 48×0.20 | 19.0 | 20.0 | 460 | 580 |
| 14×2.5 | 51×0.25 | 21.0 | 22.0 | 590 | 790 |
| 19×0.75 | 24×0.20 | 15.8 | 16.8 | 350 | 480 |
| 19×1.0 | 32×0.20 | 17.0 | 18.0 | 420 | 550 |
| 19×1.5 | 48×0.20 | 20.0 | 21.0 | 540 | 660 |
| 19×2.5 | 51×0.25 | 23.0 | 24.2 | 855 | 1073 |
